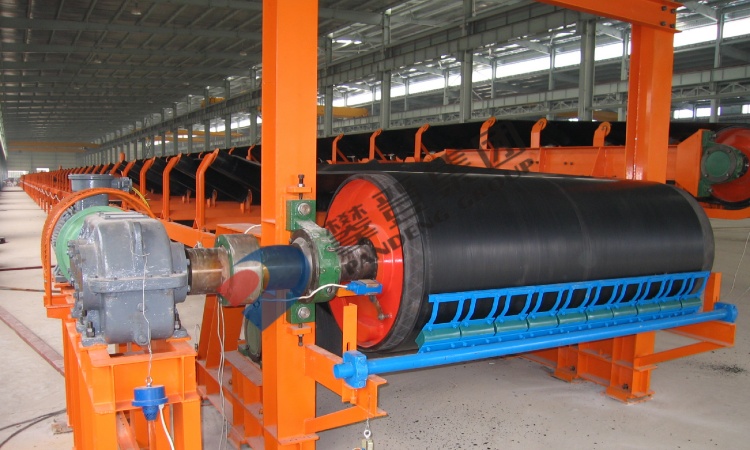

矿用固定型带式输送机

DTL型固定带式输送机是煤矿井下集中运输、主斜井提升以及地面生产系统输送原煤的一种主要输送设备,在倾角+18°~-16°范围内,可满足各种输送能力和输送距离,适用于煤矿、化工、冶金矿山的井下及露天、港口、码头和其他场合的散装物料运输。我公司设计及生产的这种带式输送机结构简单牢固、性能可靠,凡是较大的结构件均采用可拆卸结构。驱动方式多样,既可多电机集中驱动,也可分散多点驱动,可实现慢速起动(软起动)、功率平衡和输送带张力自动调节等诸多功能。该系列固定式带式输送机能符合煤矿等特殊场合的安全要求,安全保护设施完善,能满足煤矿防爆的要求。

主要特点

序号	新型号	输送量 (t/h)	带宽 (mm)	带速 (m/s)	最大输送长度 h(m)	主电机功率 (kW)	传动滚筒直径 (mm)	托辊直径 (mm)	备注
1	DTL65/20/2×22	200	650	1.6	800	2×22	φ500	φ89
2	DTL80/40/40	400	800	2.0	400	40	φ500	φ89
3	DTL80/40/2×40	400	800	2.0	800	2×40	φ500	φ89
4	DTL80/40/55	400	800	2.5	400	55	φ630	φ89
5	DTL80/40/2×55	400	800	2.5	800	2×55	φ630	φ89
6	DTL80/40/75	400	800	2.0	500	75	φ630	φ89
7	DTL100/63/75	630	1000	1.9	500	75	φ630	φ108
8	DTL100/63/2×75	630	1000	1.9	1000	2×75	φ630	φ108
9	DTL100/63/125	630	1000	2.0	1000	125	φ630	φ108
10	DTL100/63/2×125	630	1000	2.0	1000	2×125	φ630	φ108
11	DTL100/40/2×160S	400	1000	2.0	500	2×160	φ800	φ108
12	DTL100/40/2×200S	400	1000	2.0	1250	2×200	φ1000	φ108
13	DTL100/40/280S	400	1000	2.0	580	280	φ1000	φ108
14	DTL100/63/200X	630	1000	2.0	780	200	φ1000	φ108
15	DTL100/80/160	800	1000	2.5	1000	160	φ630	φ108
16	DTL100/80/2×160	800	1000	2.5	1500	2×160	φ630	φ108
17	DTL120/90/2×200S	900	1200	2.5	650	2×200	φ800	φ133
18	DTL120/120/2×200	1200	1200	2.5	1000	2×200	φ830	φ133
19	DTL120/150/3×200	1500	1200	3.15	1500	3×200	φ830	φ133
20	DTL120/200/2×200	2000	1200	3.5	650	2×200	φ830	φ159
21	DTL120/200/2×250	2000	1200	3.5	850	2×250	φ830	φ159
22	DTL120/200/G4×250	2000	1200	4.0	2800	4×250	φ830	φ159
23	DTL120/200/2×400	2000	1200	3.5	1500	2×400	φ830	φ133
24	DTL120/180/2×630S	1800	1200	3.4	1385	2×630	φ1250	φ159
25	DTL120/180/2×500	1800	1200	3.4	1841	2×500	φ1250	φ159
26	DTL120/180/2×250X	1800	1200	3.4	583	2×250	φ1000	φ159
27	DTL120/100/2×160S	1000	1200	2.0	307.8	2×160	φ830	φ133
28	DTL120/100/132	1000	1200	2.0	580	1×132	φ830	φ133
29	DTL120/100/3×355S	1000	1200	3.15	2004	3×355	φ1000	φ133
30	DTL140/350/3×200	3500	1400	4.5	2000	3×200	φ1000	φ159
31	DTL140/250/2×280	2500	1400	3.5	1100	2×280	φ800	φ159
32	DTL140/180/630S	1800	1400	3.8	649.6	1×630	φ1250	φ159
33	DTL140/250/2×630X	2500	1400	4.0	2500	2×630	φ1400	φ159
34	DTL140/300/3×500	3000	1400	5.0	2500	3×500	φ1400	φ159
35	DTL160/350/4×500	3500	1600	4.5	3500	4×500	φ1400	φ159
36	DTL160/330/3×1600S	3300	1600	4.5	1754	3×1600	φ2040	φ159
37	DTL160/400/4×1250	4000	1600	5.0	4260	4×1250	φ1800	φ194
38	DTL180/300/2×450	3000	1800	3.15	350	2×450	φ1000	φ159
39	DTL180/330/900	3300	1800	4.4	218.5	900	φ1250	φ159
40	DTL180/400/3×1000S	4000	1800	4.5	1710	3×1000	φ1400	φ159
41	DTL180/400/4×1600	4000	1800	5.0	3248	4×1600	φ2040	φ194
42	DTL180/400/4×2240	4000	1800	5.0	3185	4×2240	φ2040	φ194
43	DTL200/500/110	5000	2000	3.15	50	110	φ1000	φ159
44	DTL200/500/220	5000	2000	4.5	186	220	φ1000	φ194
45	DTL200/500/2×630	5000	2000	4.5	762	2×630	φ1000	φ194
46	DTL200/450/4×2000	4500	2000	5.0	3970	4×2000	φ2040	φ194

注：根据用户要求,设计倾角范围为+20°~ -20
