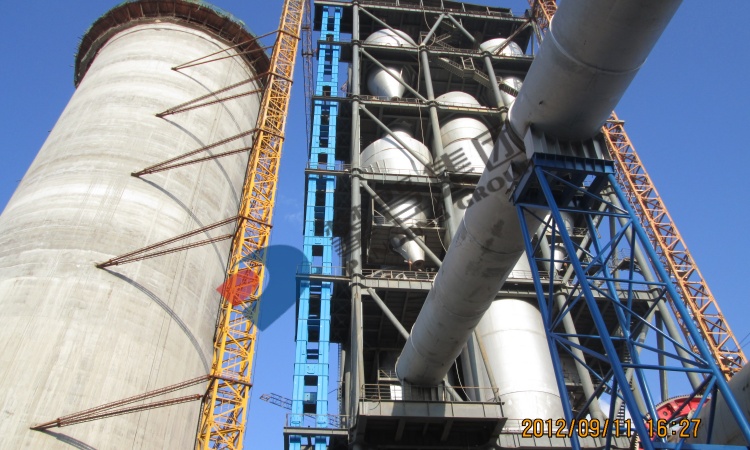

高效斗式提升机

在保持TD型TH型提升机原先的各项优点和先进性能的基础上，引进开发生产出了新一代GTD型、GTH型高效斗式提升机。它分为胶带式和环链式两种型号。与一般提升机相比，具有提升高度高，速度快，提升量大，能耗低等优点，近年来已广泛用于建材、化工、矿山、粮食等部门垂直提升各种块状和粉状物料。GTD型采用钢丝绳胶带作为牵引件、GTH型采用专用高强度圆环链作为牵引件。两种机型均可配备料位指示器，跑偏报警器及速度监测器。

主要特点

GTD型(带式) 技术参数
规格(斗宽mm)	160	200	250	315	400	500	630	800	1000	1250	1400	1600
输送量Q(m³/h)	34	43	63	106	158	220	340	500	788	1102	1234	1543
料斗容积V(L)	2.6	4	6.3	10	16	25	39	65	102	158	177	252
斗距t(mm)	260	300	325	360	410	460	520	580	650	720	720	820
运行速度(m/s)	1.2	1.2	1.34	1.34	1.5	1.5	1.68	1.65	1.86	1.86	1.86	1.836
最大提升高度H(m)	80	80	80	80	80	80	80	80	80	80	80	80
GTH型(环链式) 技术参数
规格(斗宽mm)	160	200	250	315	400	500	630	800	1000	1250	1400	1600
输送量Q(m³/h)	35	37	47	74	119	166	255	363	535	767	861	1134
料斗容积V(L)	2.6	4	6.3	10	16	25	39	65	102	158	177	252
斗距t(mm)	300	300	384	384	406	522	546	648	756	756	756	882
运行速度(m/s)	1.05	1.05	1.04	1.04	1.17	1.17	1.32	l.37	1.52	l.52	1.52	1.52
最大提升高度H(m)	50	44	50	50	50	45	50	50	50	40	35	40

表中输送量Q以物料填充系数为75%时计算；最大提升高度H以物料容重为1 t/m³时计算。
