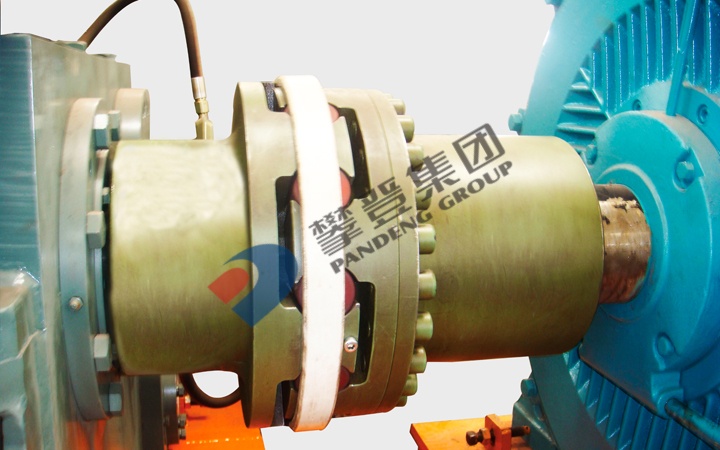

J型径向爪式弹性联轴器

J型径向爪式弹性联轴器是我公司在吸收国外同类产品先进技术的基础上，开发研制的一种适用于输送设备的新型联轴器。
J型径向爪式弹性联轴器的特点
1）弹性体选用高弹性和高韧性高分子材料，能有效地减少运行过程中产生的振动和冲击，防止噪声；
2）弹性体径向布置，轴向、径向、角向误差的允许范围较大，便于对中安装；
3）联轴器工作时，弹性体受挤压，其可靠性和安全性高；
4）弹性体拆装非常方便，不需移动联轴器半体即可用手取出；
5）传递扭矩大，可达780KNm；
6）可增加制动盘用于使用制动器的场合。
J型径向爪式弹性联轴器结构
1）JLCC型双边可拆标准轴套联轴器：两边的径向爪式联接盘通过螺栓与两端的联轴器半体联接，可拆卸。联轴器轴套（半体）为标准系列。
2）JLCC-1双边可拆长轴套联轴器：两边的径向爪式联接盘通过螺栓与两端的联轴器半体联接，可拆卸。联轴器轴套（半体）为长系列。
3）JLCCS双边可拆单内轴套联轴器：两边的径向爪式联接盘通过螺栓与两端的联轴器半体联接，可拆卸。联轴器的一个轴套（半体）向中间延伸一定长度。
4）JLCCS-P双边可拆单内轴套和制动盘联轴器：两边的径向爪式联接盘通过螺栓与两端的联轴器半体联接，可拆卸。联轴器的一个轴套（半体）向中间延伸一定长度，另配有制动盘，应用于有制动器的场合。
5）JLCCSS双边可拆双内轴套联轴器：两边的径向爪式联接盘通过螺栓与两端的联轴器半体联接，可拆卸。联轴器的二个轴套（半体）向中间延伸一定长度。
6）JL整体式超大扭矩联轴器：两边的径向爪式联接盘与两半体为整体结构，不可拆卸。弹性体可在不移动联轴器半体的情况下方便地取出。
7）JLC单边可拆标准轴套联轴器：一边的径向爪式联接盘通过螺栓与一端的联轴器半体联接，可拆卸。联轴器轴套（半体）为标准系列。
8）JLC-1单边可拆长轴套联轴器：一边的径向爪式联接盘通过螺栓与一端的联轴器半体联接，可拆卸。联轴器轴套（半体）为长系列。
9）JLCS单边可拆单内轴套联轴器：一边的径向爪式联接盘通过螺栓与一端的联轴器半体联接，可拆卸。联轴器的一个轴套（半体）向中间延伸一定长度。

主要特点

规格	额定扭矩 T [Nm]		最大扭矩 Tmax[Nm]
规格	丁晴弹性体	聚氨脂弹性体	丁晴弹性体	聚氨脂弹性体
240	1000	1000	3000	7000
300	2000	2000	6000	17500
350	3400	10000	10200	31500
400	5050	16000	15200	48000
450	6850	21000	20500	62000
500	10300	35000	30900	110000
550	13200	45000	39600	135000
600	16500	55000	49500	163000
650	19700	65000	59000	176000
700	26700	90000	80000	275000
800	39000	120000	118000	380000
900	54000	180000	162000	550000
